יתרונות וחסרונות של מערכות השעיה מקפרסון, רצועות מרץ כפולות ומרובות- קישורים

Jul 26, 2023 השאר הודעה

המופשט

מאמר זה עורך ניתוח פשוט של היתרונות והחסרונות של מערכות המתלים השונות המשמשות ברוב כלי הרכב הנוכחיים. הצג בקצרה את שלוש מערכות המתלים השונות של מתלים עצמאיים של MacPherson, מתלה עצמאית כפולה עם מתלים עצמאיים ומתלים עצמאיים מרובים-.



1. השעיה מקפרסון



מתלים מקפרסון משמשים בדרך כלל על הגלגלים הקדמיים והוא צורת המתלים הנפוצה ביותר כיום. עד כמה זה פופולרי? מ-Wuling Hongguang ועד Porsche 911, כולם משתמשים במתלי MacPherson.



1

רוב האנשים חושבים שהתכונה הגדולה ביותר שלו היא המבנה הפשוט, העלות הנמוכה והשליטה הגרועה, אבל זה למעשה לא מדויק.למעשה, היתרון הגדול ביותר שלו הוא שהוא תופס מעט מקום.



יש אנשים שיגידו שאם מניחים את המתלה מחוץ לגוף, מה הקשר אליי גודל החלל? זה יכול לפנות יותר מקום לתא המנוע ולהפוך את סידור המנוע ותיבת ההילוכים לנוח יותר.תא המנוע קטן, וניתן להגדיל את מרחב הישיבה.

2

כמכונית משפחתית, המרחב חשוב כמובן יותר מהטיפול. אפילו מכוניות מיניאטוריות כמו QQ ו-BYD F0 יכולות להתאים למקפרסון. אם אתה צריך להתקין ריבוי-קישורים, כנראה שלא יהיה לך מנוע~

מתלים קדמיים של מקפרסון יכולים למעשה להשיג טיפול טוב, אחרת הפורשה 911 לא הייתה משתמשת בו. המנוע שלו מותקן-בחלק האחורי, כך שאין צורך להתחשב במרווח בתא המנוע.

3

מבנה מתלים פורשה 911



וMcPherson יכול גם לגזור גרסאות רבות, כגון מתלה המפרק הכפול של BMW הוא אחד מהם.

4

מתלה מפרק כדור כפול של BMW

אבל טהחיסרון הגדול ביותרשל מקפרסון הואחוסר ההתאמה של נוחות וטיפול.



2. השעיה עצמאית כפולה כפולה



ניתן להתייחס לעצם המשאל הכפולה כמתלה משופרת של מקפירסון,בעל זרוע שליטה עליונה אחת יותר מאשר מסוג מקפירסון.

5

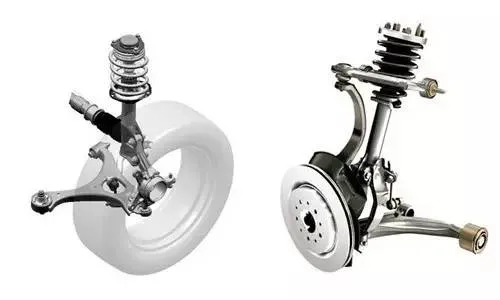

השוואת מקפירסון (משמאל) ועצם משאת כפולה (ימין).



מה זה טוב? הוא יכול לאתר בצורה מדויקת יותר פרמטרים שונים של הגלגל הקדמי, והוא גם יכול לספק תמיכה רוחבית טובה יותר, לשפר את מגבלת הפנייה, ובעל קשיחות וחוזק פיתול גבוהים יותר יחסית.אז על בסיס טיפול מעולה, זה יכול לקחת בחשבון גם נוחות.



אבל החיסרון הוא שאחרי הוספת עצם משאלה עליונה,זה יתפוס יותר מקום, בעלי איכות גבוהה יותר, והעלות תהיה גבוהה יותר.

6



בשל חסרון זה של עצם המשרה הכפולה, והעובדה שהמתלים של מקפרסון יכולים לענות על הצרכים של רוב המכוניות המשפחתיות, דגמים רבים שהשתמשו בעבר עם עצם משאת כפולה, כמו Accord ו-Ruiyi הישנים, מוחלפים כאשר הם מוחלפים (Ruiyi replacement It's Atez), כולם מוחלפים במתלי מקפרסון. אינפיניטי Q70L, BMW X5, נשיא מזראטי וכן הלאה.

7



השעיה עצמאית מרובת-קישורים



כפי שהשם מרמז, ריבוי-קישור הוא סוג מתלה המורכב ממוטות חיבור רבים, בדרך כלל שלושה או יותר.

8


הקישור הרב-המורכב מספק למהנדסים שפע של מרחב התאמה, שיכול לספק את הביצועים במידה רבה, ולהתאים מאפיינים שוניםheבטוח את הטיפול והנוחות של הרכב.החיסרון הוא זהזה דורש יותר מקום, ופרמטרי העיצוב והכוונון מסובכים ויקרים יותר.

10

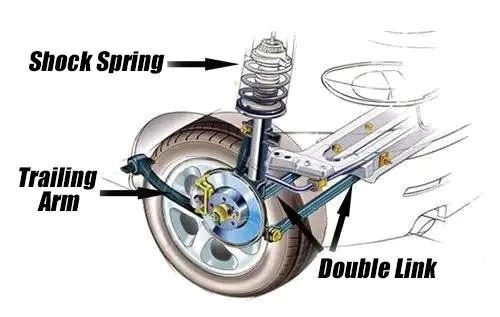

מכיוון שאנשים רבים יודעים שהשעיה מרובה-קשרית טובה, חלק מהיצרנים יתנו שם קרוב להשעיה מרובה-קשרי בטבלת הפרמטרים גם אם הם לא משתמשים בהשעיה ריבוי-קישורים אמיתיים או משתמשים בעיצוב דומה לריבוי-קישורים. כמו למשל החלפת הזרוע התחתונה של מקפרסון בשני מוטות קשר, והוספת "קשר אורכי"{5}.

10
