בדיקת צילינדרים באוויר

המכונה משתמשת בעקרון הלחץ או הוואקום לביצוע בדיקות אטימות לא הרסניות של הגלילים, ושופטת את מצב האיטום של הגלילים על פי שינוי ערך לחץ האוויר.

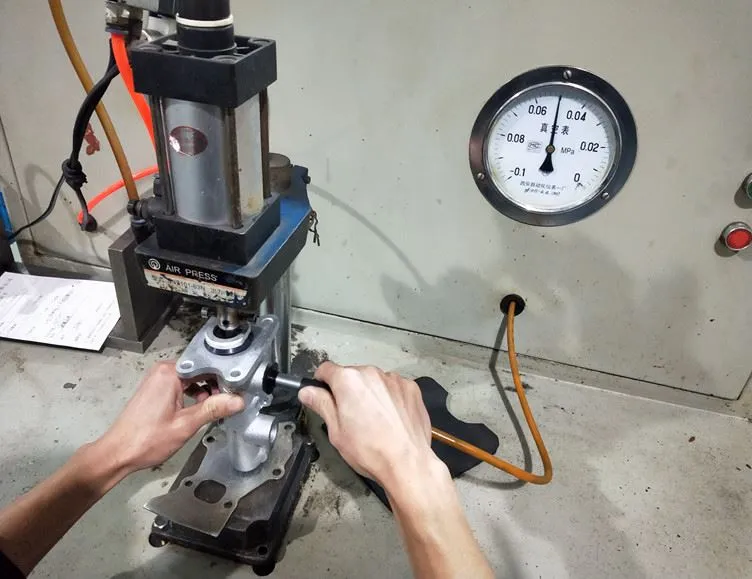

שלבי פעולה לבדיקת אטימות של צילינדר ראשי לבלמים:

1. בדקו האם המכשיר במצב תקין.

2. הנח את צילינדר הראשי על שולחן העבודה ולחץ על דוושת הדחיפה כדי לדחוף את צילינדר הראשי.

3. הניחו את תקע הוואקום קרוב לטבעת האיטום של כוס השמן ודריכו על דוושת הוואקום כדי להפוך את הערך במד הוואקום בין 0.04 ל -0.08 MPA. (תקע הוואקום צריך להיות קרוב לטבעת האיטום של כוס השמן כדי למנוע נזילות אוויר מכאן.)

4. שימו לב אם יש ירידה במד הוואקום תוך 5 שניות. (לא אמורה להיות שום ירידה בצביעת מד הוואקום תוך 5 שניות).

5. שחרר את דוושת השליטה בדחיפה והבחן את המצביע של מד הוואקום. (לאחר שחרור הדחיפה, מצביע מד הוואקום אמור לחזור מתחת ל -033 MPa בתוך 2 שניות. אם לא, המוצר אינו תקני.)

6. חזור על השלבים שלעיל כדי לזהות את החלל השני.

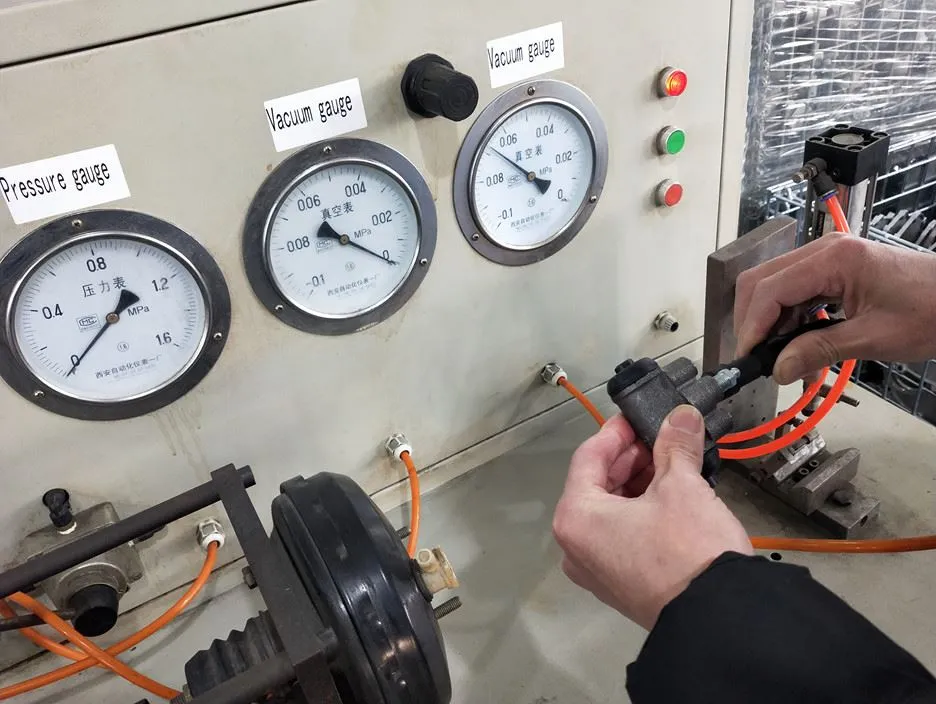

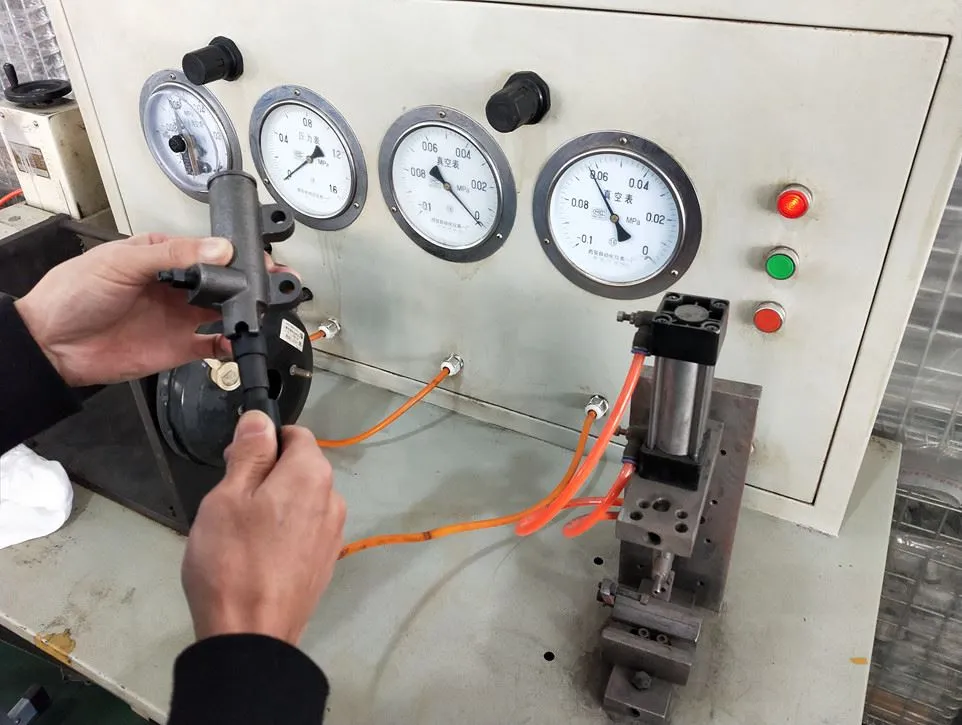

שלבי הפעולה של בדיקת האטימות של גליל גלגל הבלם וגליל המצמד זהים כמעט לצילינדר הראשי לבלמים.
